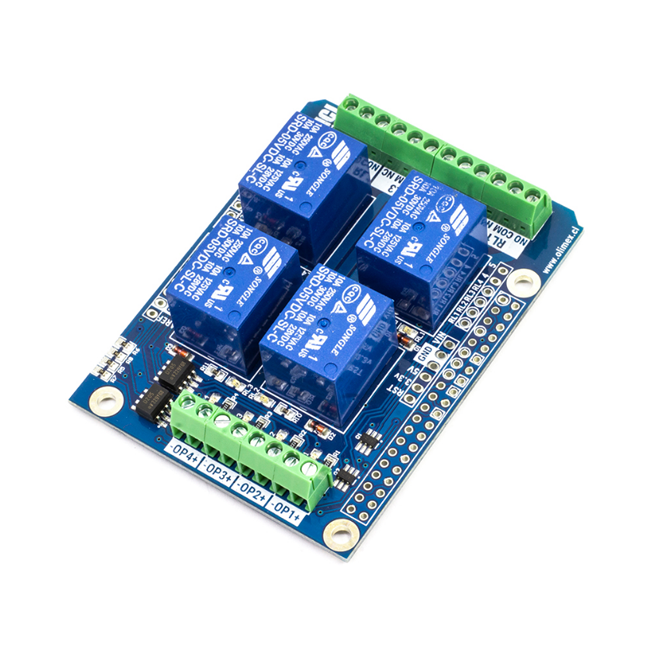

La 4-Relay Shield tiene 4 entradas optoacopladas para recibir señales de voltaje de hasta 12VDC sin el problema de quemar el Arduino o Raspberry Pi, ideal para sensores de nivel de agua, apertura de puertas y ventanas.
Arduino 4-Relay Shield utiliza los pines D4, D5, D6 y D7 para las entradas optoacopladas y los pines A0, A1, A2 y A3 como salidas para accionar los relés a través del Arduino. Para Raspberry Pi las entradas optoacopladas están conectadas a los pines GPIO 12, 16, 18 y 22, para accionar los relés se usan los GPIO 7, 11, 13 y 15.
Compatibilidad:
- Arduino Uno.
- Arduino Leonardo.
- PICARO (Arduino Uno compatible).
- PICARO+.
- Raspberry Pi - Modelo B+.
- Raspberry Pi V2 - Modelo B.
- Raspberry Pi V3 - Modelo B.
Aplicación:
Ejemplo de uso para activar los relés con Raspberry.

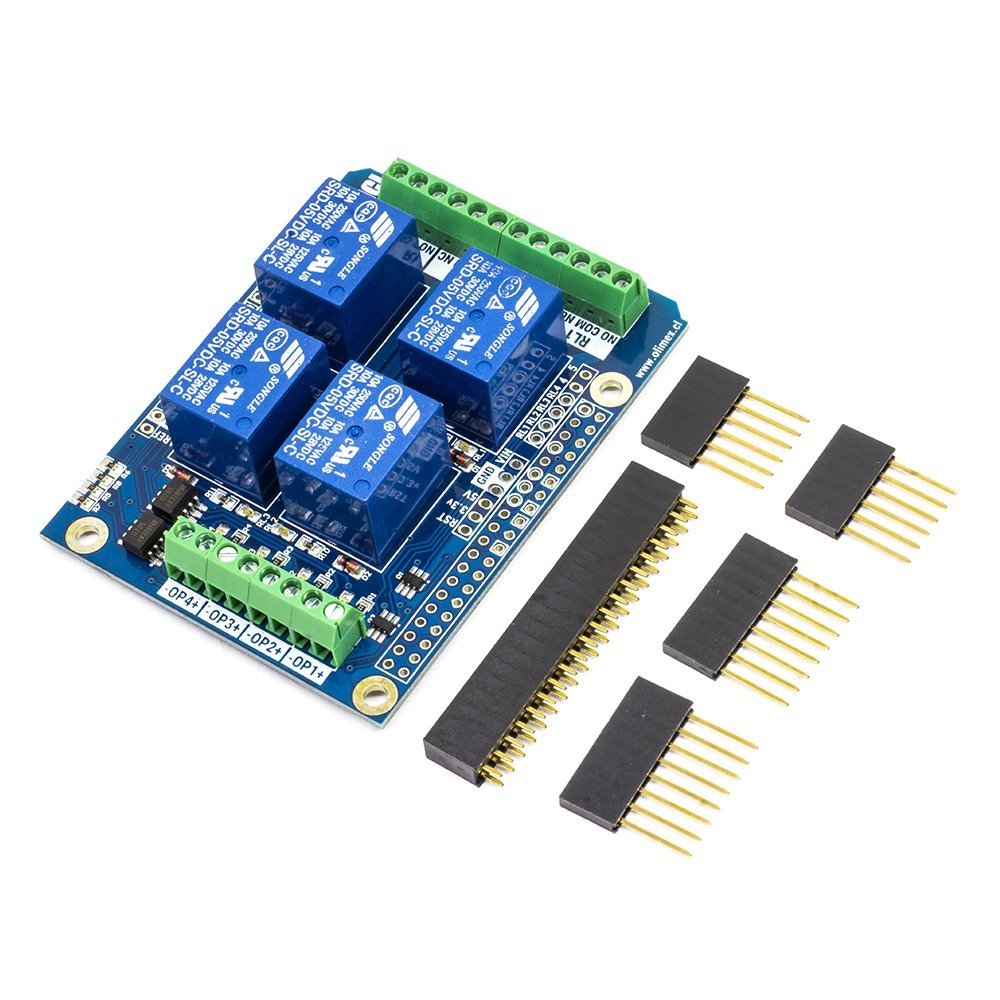

Contenido:
- Tarjeta 4 relay shield.
- Conector de Raspberry Pi 2x20 pines.
- Stackables para Arduino UNO.
Notas:
- Los stackables incluidos son de 14,95 mm.
Información adicional
| Peso | 0.10 kg |
|---|---|
| Dimensiones | 10 cm × 10 cm × 10 cm |
| Marca | MCI Electronics |
