El Arduino GIGA R1 WiFi está diseñado para creadores ambiciosos que quieren mejorar su juego. Nivela el campo de juego para jugadores, artistas, diseñadores de sonido y cualquier persona que llegue al mundo de la tecnología con grandes ideas con un presupuesto limitado, porque incluye funciones avanzadas en un componente accesible, con el mismo factor de forma que nuestros populares Mega y Due.
Analicemos todas las poderosas características de esta placa.
Microcontrolador (STM32H747XI): Este microcontrolador de doble núcleo de 32 bits te permite tener dos cerebros hablando entre sí (un Cortex-M7 a 480 MHz y un Cortex-M4®® a 240 MHz) incluso puedes ejecutar micropython en uno y Arduino en el otro.
Comunicación inalámbrica (Murata 1DX): Ya sea que prefiera Wi-Fi® o Bluetooth®, el GIGA R1 WiFi lo tiene cubierto. Incluso puede conectarse rápidamente a Arduino IoT Cloud y realizar un seguimiento de su proyecto de forma remota. Y si te preocupa la seguridad de la comunicación, el ATECC608A mantiene todo bajo control.
Puertos de hardware y comunicación: Siguiendo el legado del Arduino Mega y el Arduino Due, el GIGA R1 WiFi cuenta con 4 UART (puertos serie de hardware), 3 puertos I2C (1 más que sus predecesores), 2 puertos SPI (1 más que sus predecesores), 1 FDCAN.
GPIOs y pines adicionales: Queríamos mantener el mismo factor de forma del Mega y el Due, para que puedas adaptar fácilmente tus shields personalizados al WiFi GIGA R1 (¡recuerda que esta placa funciona a 3,3V!) y añadimos cabezales adicionales para acceder a pines adicionales, dejando el recuento total en 76 pines GPIO, Y lo mejor de todo es que puedes acceder a ellos desde abajo, así que mantén tu proyecto como está y piensa en cómo expandirlo. Además, agregamos dos nuevos pines: un VRTC para que pueda conectar una batería para mantener el RTC en funcionamiento mientras la placa está apagada y un pin OFF para que pueda apagar la placa.
Conectores: El GIGA R1 WiFi tiene conectores adicionales a bordo que facilitarán la creación de su proyecto sin ningún hardware adicional. Este tablero cuenta con:
- Conector USB-A adecuado para alojar memorias USB, otros dispositivos de almacenamiento masivo y dispositivos HID como teclado o ratón.
- Conector de entrada-salida de 3,5 mm conectado a DAC0, DAC1 y A7.
- USB-C® para alimentar y programar la placa, así como simular un dispositivo HID como un ratón o un teclado.
- Conector Jtag, 2x5 1.27mm.
- Conector de cámara Arducam de 20 pines.
Soporte de voltaje más alto: En comparación con sus predecesores que admiten hasta 12 voltios, el GIGA R1 WiFi puede manejar un rango de 6 a 24 voltios.
Arduino IoT Cloud Compatible
Utiliza tu placa MKR en la nube IoT de Arduino, una forma sencilla y rápida de garantizar una comunicación segura para todas tus cosas conectadas.
La Arduino GIGA R1 WiFi es definitivamente la mejor placa para creadores ambiciosos con ideas más grandes. Conéctalo al Arduino GIGA Display Shield y aprovecha todo el potencial de tu próximo proyecto con una pantalla táctil RGB de 3,97" y 480x800, que incluye un micrófono digital, una IMU de 6 ejes y un conector Arducam®
Especificaciones técnicas
| Tabla | Nombre | Arduino® GIGA R1 WiFi |
| SKU | ABX00063 | |
| Microcontrolador | STM32H747XI MCU dual Cortex-M7®+M4 de 32 bits de bajo consumo (® hoja de datos) | |
| Módulo de radio | Murata 1DX dual WiFi 802.11b/g/n 65 Mbps y Bluetooth® (ficha técnica) | |
| Elemento seguro | ATECC608A-MAHDA-T (hoja de datos) | |
| USB | USB-C® | Puerto de programación / HID |
| USB-A | Host (habilitar con PA_15) | |
| Pines | Pines de E/S digitales | 76 |
| Pines de entrada analógica | 12 | |
| DAC | 2 (DAC0/DAC1) | |
| Pines PWM | 12 | |
| Misc | Pin VRT y OFF | |
| Comunicación | UART | Sí, 4x |
| I2C | Sí, 3x | |
| SPI | Sí, 2x | |
| Can | Sí (requiere un transceptor externo) | |
| Conectores | Cámara | I2C + D54-D67 |
| Monitor | D1N, D0N, D1P, D0P, CKN, CKP + D68-D75 | |
| Conector de audio | DAC0, DAC1, A7 | |
| Poder | Voltaje de funcionamiento del circuito | 3.3V |
| Voltaje de entrada (VIN) | 6-24V | |
| Corriente continua por pin de E/S | 8 mA | |
| Velocidad de reloj | Córtex® M7 | 480 MHz |
| Córtex® M4 | 240 MHz | |
| Memoria | STM32H747XI | 2 MB de memoria flash, 1 MB de RAM |
| Dimensiones | Ancho | 53 mm |
| Largura | 101 mm | |
Descargue el diagrama completo de pines en formato PDF
Aprende más
¿Necesito una antena externa? ¿Está incluido con el producto?

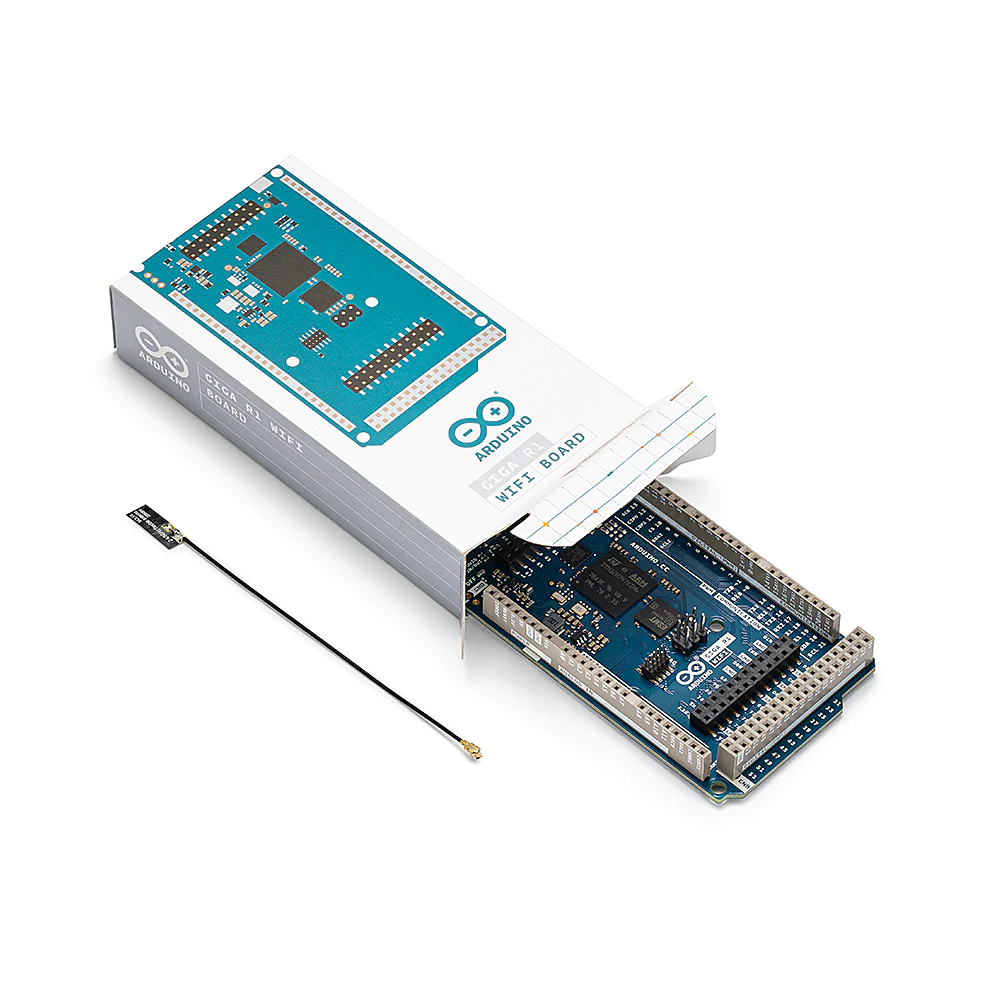

Sí y sí, esta placa no tiene antena a bordo, sin embargo, se proporciona una antena u.FL en la caja.
¿Qué modelos de Arducam son compatibles con el conector de cámara de a bordo?
El adaptador de cámara (cabezal J6) es un adaptador de 20 pines para cámaras Arducam como OV7675 y OV7670. Para obtener más información sobre cómo usar la cámara, visite la guía de la cámara WiFi GIGA R1.
¿Cuál es la diferencia entre el Portenta H7 y el GIGA R1 WiFi?
La diferencia entre estos dos productos son:
- El GIGA R1 WiFi utiliza el USB-C® para alimentar programar la placa, así como para simular un dispositivo HID como un ratón o un teclado. En el caso de la Portenta H7, el USB-C® también se puede utilizar como salida DisplayPort, concentrador USB o para suministrar energía a dispositivos conectados OTG.
- La GIGA R1 WiFi expone todas las posibilidades de la STM32H7 de una manera más accesible utilizando cabezales de pines de 2,54 mm, lo que la convierte en una opción más adecuada para la creación de prototipos, mientras que la Portenta H7 es adecuada para la producción en masa, ya que utiliza conectores de alta densidad para ahorrar espacio.
- Dado su factor de forma, el GIGA R1 WiFi tiene espacio para proporcionar servicios adicionales como un conector USB-A, un conector de entrada-salida de 3,5 mm y un conector JTAG a bordo.
Información adicional
| Peso | 0.1 kg |
|---|---|
| Dimensiones | 10 cm × 10 cm × 10 cm |
