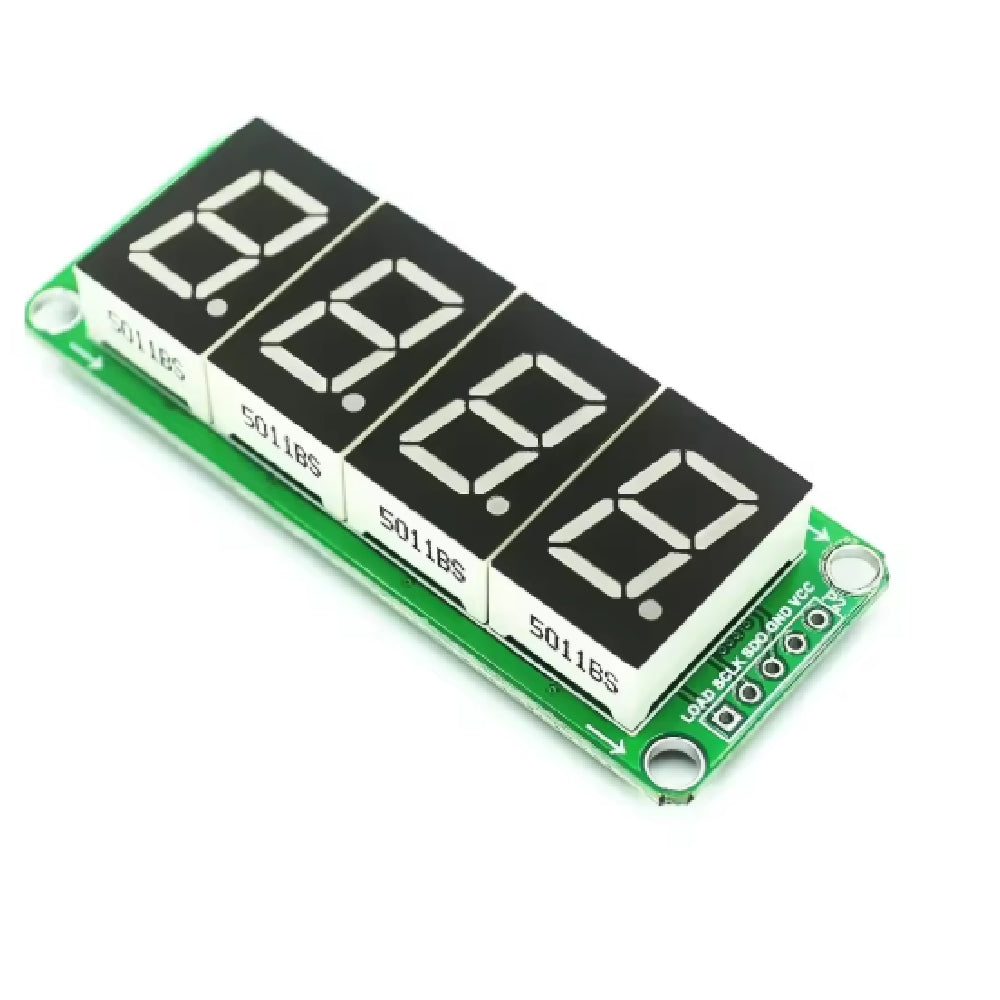

Este componente permite la lectura de datos a través de 4 módulos display de 7 segmentos. El chip integrado 74HC595 le permite ocupar solo tres puertos I/O de un microcontrolador, por lo que facilita el escaneo, lectura y muestra sin la necesidad de ocupar puertos extra u otro microcontrolador.

Características:

• El módulo de pantalla de tubo digital rojo brillante tiene 4 orificios para tornillos de posicionamiento para una fácil instalación.

• El tubo digital incluye resistencias limitadoras de corriente integradas, lo que asegura un brillo uniforme en todos los dígitos.

• Unidad estática: en caso de mostrar un número constante, el microcontrolador no necesita actualizarlo continuamente. Gracias al escaneo no dinámico, puede ahorrar recursos del sistema.

• Interfaz simple: solo se necesitan tres pines para interactuar con el microcontrolador, lo que permite ahorrar pines:

  • VCC (positivo)

  • GND (negativo)

  • SDI (datos)

  • SCLK (reloj)

  • LOAD (enclavamiento de datos)

• Soporta salida de datos en cascada, ideal para expandir la cantidad de módulos sin aumentar los pines utilizados.

Especificaciones Técnicas:

• Voltaje de funcionamiento: 5V DC.

• Corriente típica por segmento: 5–20 mA (limitada internamente por resistencias).

• Tipo de display: 4 dígitos, 7 segmentos, ánodo común.

• Chip de control: 2 × 74HC595 (registro de desplazamiento).

• Dimensiones del módulo: Aproximadamente 50 mm × 19 mm × 12 mm.

• Peso aproximado: 12 g.

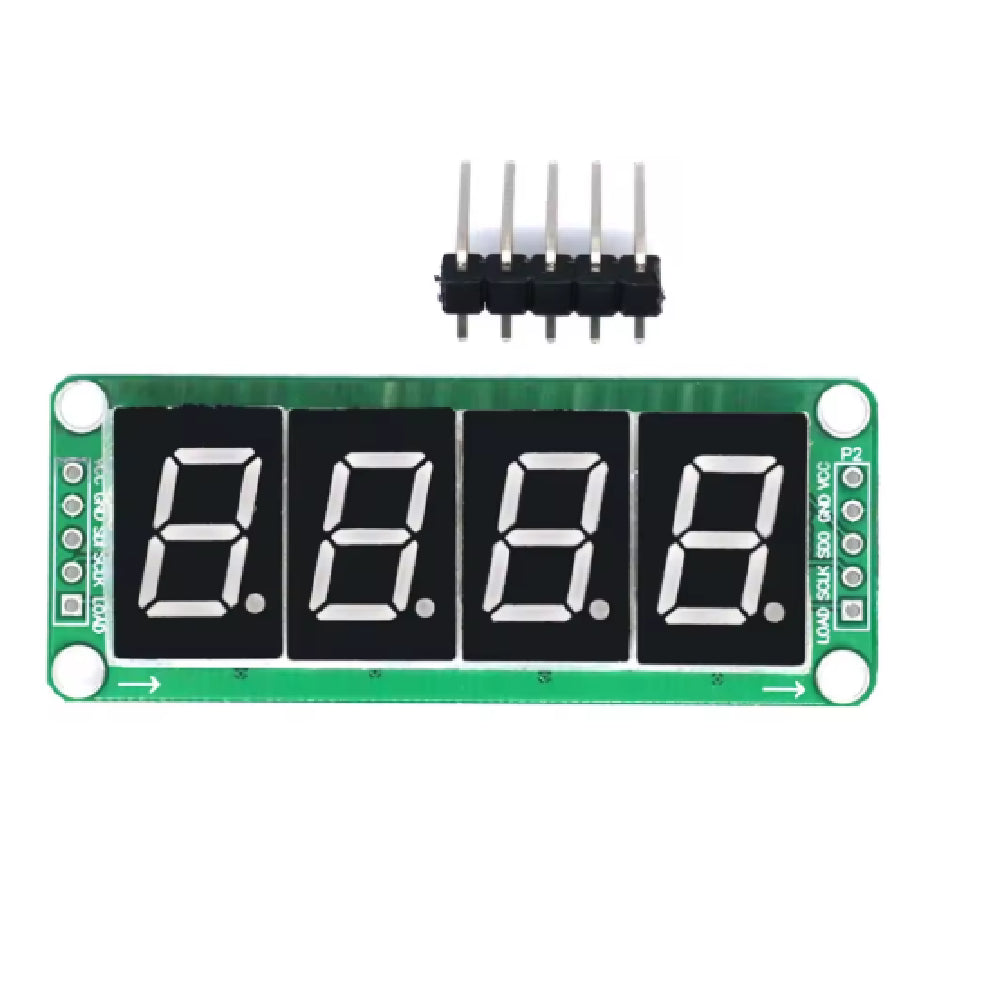

• Número de pines: 5 (VCC, GND, SDI, SCLK, LOAD).

• Interfaz de comunicación: Serie (compatible con SPI).
