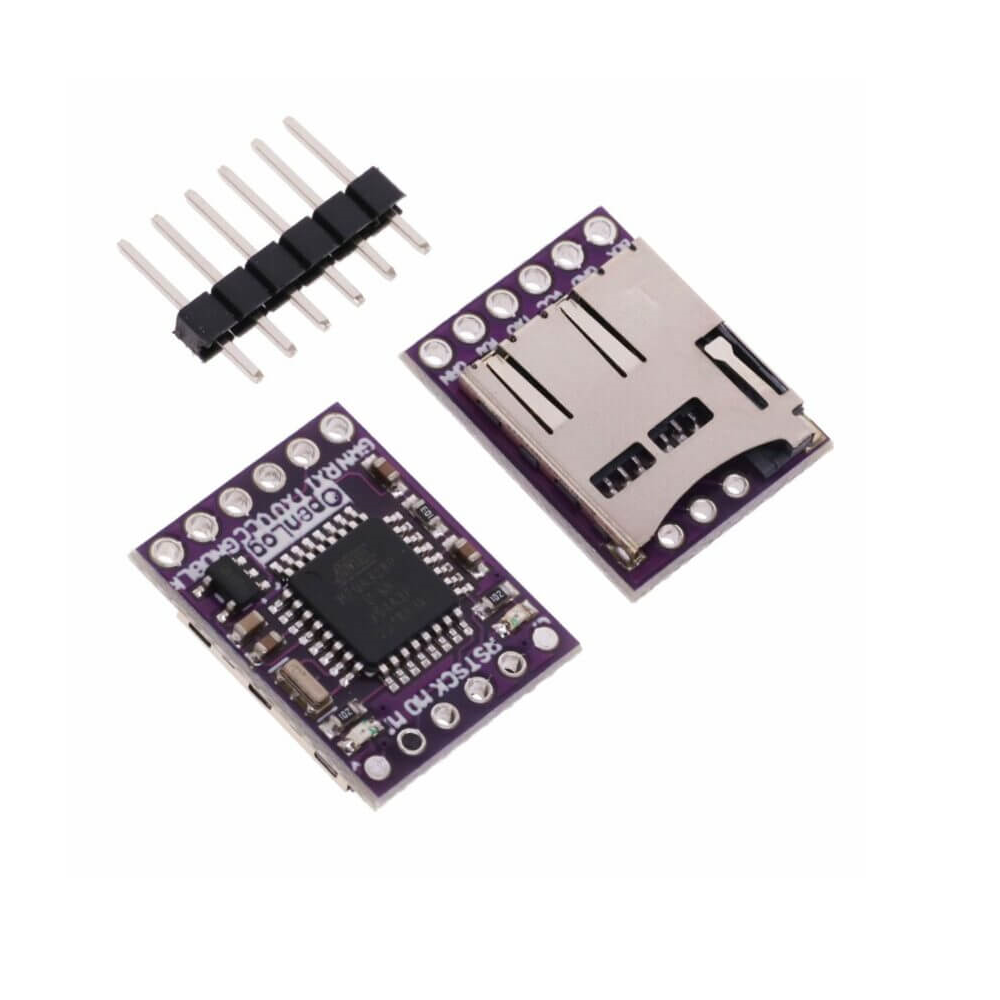

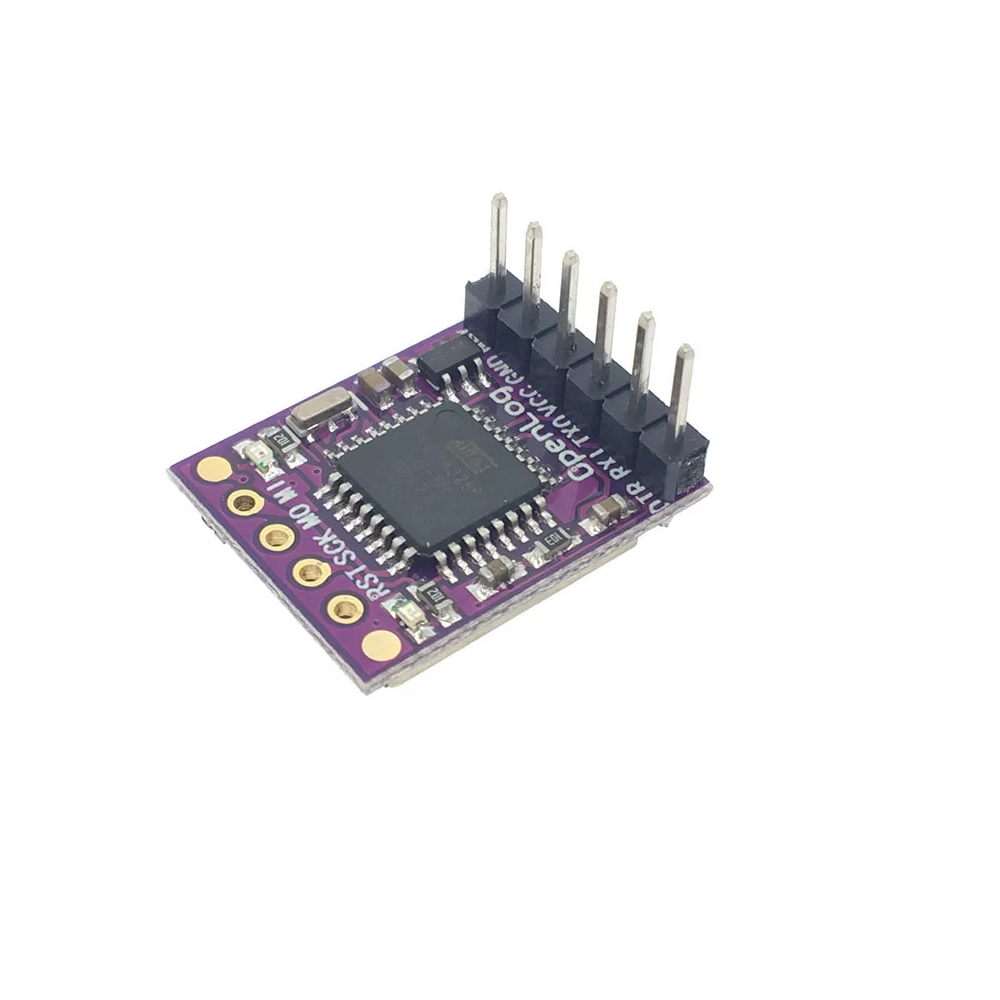

El Micro SD Openlog funciona para registro o grabadora de grandes cantidades de datos de código abierto como: Naze32 F3, Blackbox, ATmega328. En un buffer de 512 bytes a una velocidad de 115200bps gracias al microcontrolador ATmega328 a 16MHZ, actuando como “caja negra” mediante conexión en serie y tarjeta microSD con capacidad hasta 64GB en archivos tipo FAT16 o FAT32.
El Micro SD Openlog es útil para almacenar datos con fines de muestreo o depuración para conexión directa con Arduino Pro y Pro Mini 5V/16MHZ o con convertidores USB – FTDI .
Especificaciones y Características:
- Voltaje de Alimentación: 3.3 V a 12 V, recomendable de 3.3V a 5V.
- Tarjetas: MicroSD FAT16/32 hasta 64 GB.
- Tasa de Baudios: Ajustable , recomendable 115200 bps.
- Interfaz: UART /SPI.
- Consumo de Corriente:
- 2mA Inactivo.
- 6mA a Velocidad máxima de grabación.

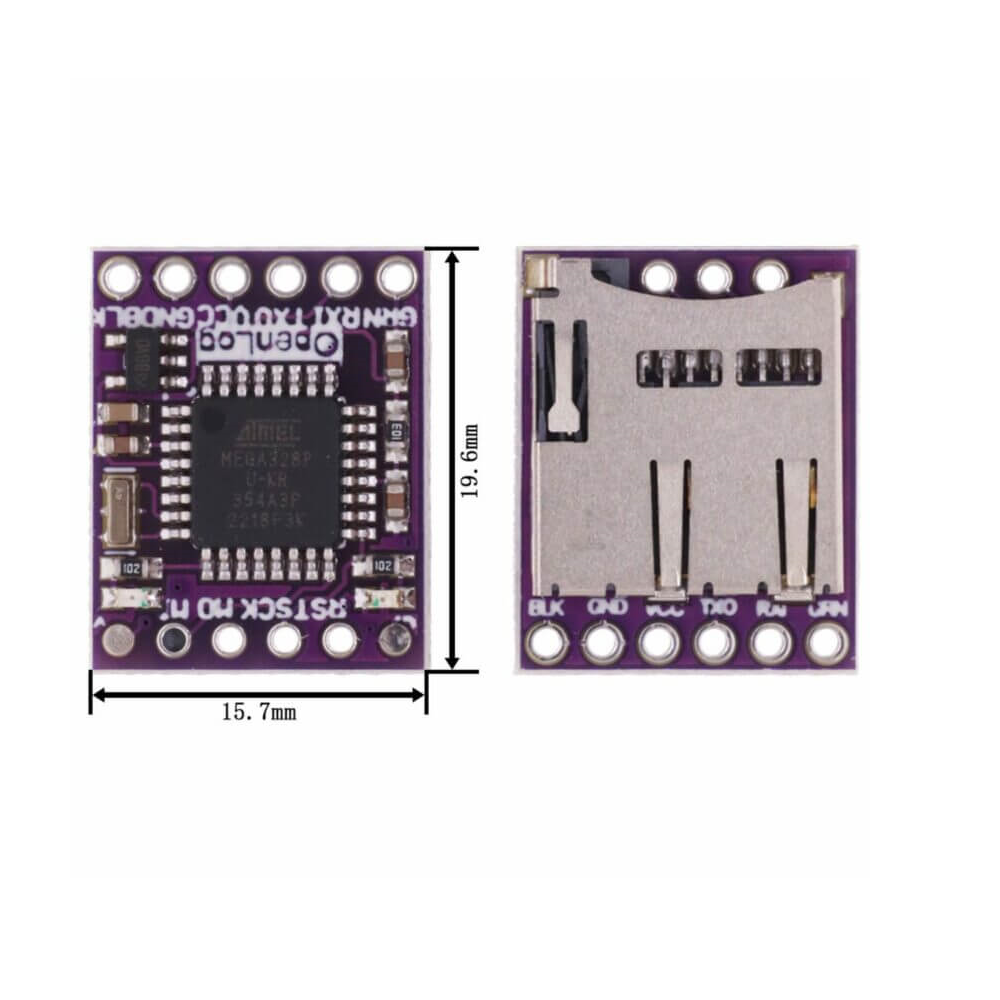

- Dimensiones: (15.7 x 19.6)mm.
Documentación y Recursos:
Información Adicional:
Recomendaciones de Uso:

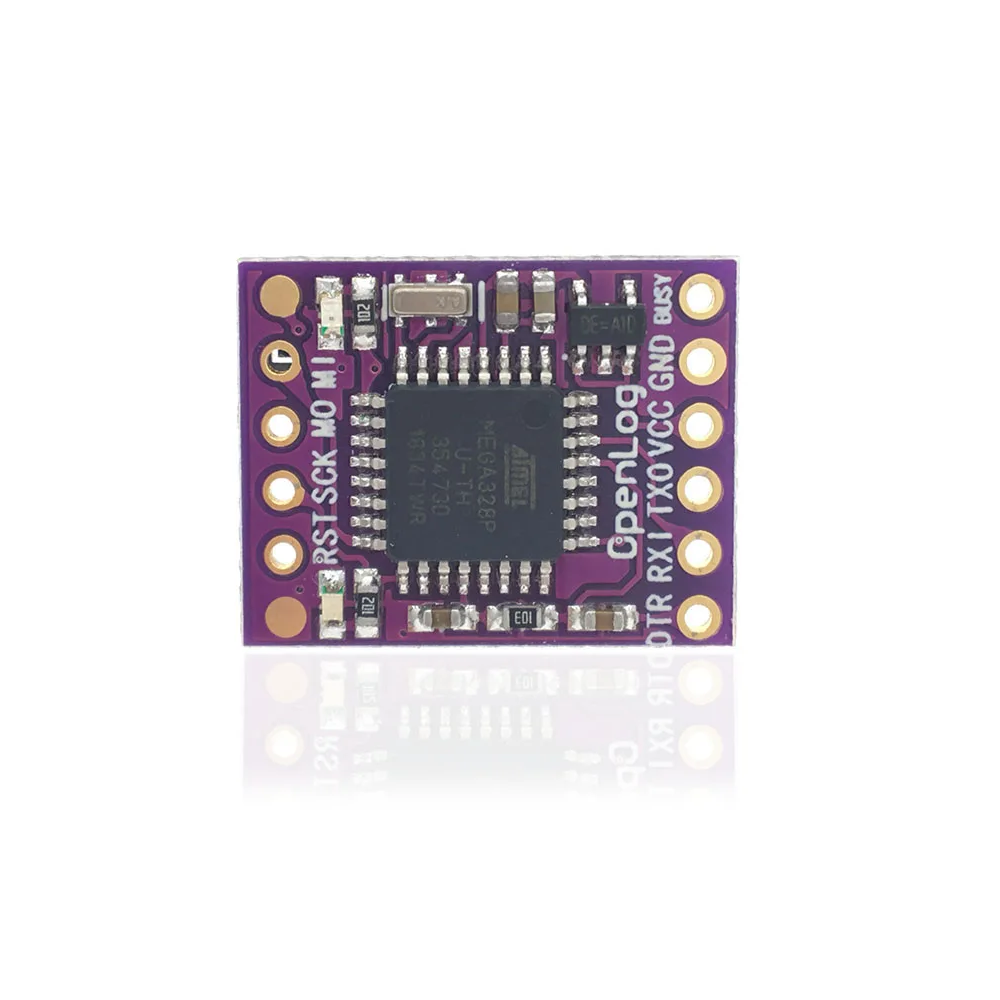

- RXI es un pin de entrada en OpenLog.
- Esta placa está diseñada para acoplarse directamente a Arduino Pro y Pro Mini, mediante los pines UART.
- Para conectar OpenLog a un FTDI básico, deberá cambiar líneas TX y RX entre placas.
- Después de encenderse por primera vez en la tarjeta de memoria, se generará el archivo figtxt en la tarjeta de memoria, que reemplaza la tasa de baudios del puerto serial.
- La última versión del firmware (incluida con esta placa) no se compila en Arduino 1.6.7. Deberá compilar en 1.6.5. Arduino IDE.
- Los pines SPI se pueden usar para reprogramar el bootloader del ATmega328.
Leds de Estado:
- Led Estado 1: Es de color azul y parpadea cuando un nuevo carácter se esta recibiendo. Parpadea cuando la comunicación es la adecuada.
- Led Estado 2: Es de color verde, solamente parpadea cuando la interfaz SPI es activada. Verá que parpadea cuando OpenLog registra 512 bytes en la tarjeta microSD.
